Detalhes do produto:
Condições de Pagamento e Envio:
|
Profundidade do aneto: | 80/200/300m | Diâmetro de furo: | 96/75.7/60mm |
---|---|---|---|
Diâmetro de núcleo: | 63.5/56/42 milímetros | Aplicação: | Exploração de sondagem Geological |
Ângulo da perfuração: | 45 a 90 graus | formação: | Difícil-às áreas e ao complexo do acesso |
Poder do motor: | 3 o motor diesel, cada um é 18,3 quilowatts | Características: | Portátil e completo-hydraulc |
Realçar: | equipamento do equipamento de perfuração,equipamento subterrâneo da perfuração |
Equipamento de perfuração Completo-Hidráulico portátil do núcleo do QG / NTW / BTW com 300m para a exploração de Geological
Introdução
O nosso equipamento de perfuração com núcleo hidráulico totalmente portátil TD-300 é a primeira escolha para uma profundidade de perfuração de 300m, pode ser usado para furos HQ, NTW e BTW. O TD-300 é um poderoso equipamento de perfuração hidráulico completo com grande capacidade. E é projetado para áreas de difícil acesso e formações complexas. Ele mantém a portabilidade enquanto continua tendo forte poder e possui três séries de fórmulas. Então, mesmo que a lama esteja quebrada ou na formação de encolhimento, ela também pode ser passada rapidamente.
Parâmetros técnicos
Dill Depth Capacity | HQ / NTW / BTW Haste de perfuração do comprimento de 1m Ângulo de perfuração: 45-90 | 80/200/300 m |
Diâmetro do furo | 96 / 75,7 / 60 mm | |
Core Diametr | 63,5 / 56/42 mm | |
Poder do motor | Motor diesel 15Kw / 25HP 4 * 15Kw * 2400R / min | |
Sistema hidráulico | 21MPa / max. Válvula de funcionamento canadense 210L / min, refrigerar de água | |
Cabeça de rotação superior da unidade | Max. Torque | 800 Nm |
Max. Velocidade de rotação | 1200 rpm | |
Taxas Stroke | 1,83 m / Acionada por Cilindro | |
Capacidade de Tração / Capacidade de Empurrar | 50 KN / 30 KN | |
Guincho Feixe de alimentação Torre | Velocidade média | 150 m / min |
Capacidade de tração | 1000 KN | |
Diâmetro da linha fixa | 5 mm | |
Altura Total do Quadro de Broca a 90 Graus | 5 m | |
Forma e peso | Área da Plataforma / Número de Módulos | 3 m * 2.8 m / 13 pcs |
Peso Total / Peso Máximo do Módulo | 1,5 t / 180 kg |
Aplicação
1. Exploração de prospecção geológica.
2. Fluxo de detritos, deslizamento de terra e outras investigações de gestão de desastres.
3. Levantamento de engenharia ferroviária, rodoviária e hídrica.
Característica
1, a válvula de inversão direcional múltipla manual original personalizada é equipada para a operação exata
2, equipado com blocos de válvula integrados hidráulicos auto-desenvolvidos, o sistema hidráulico tem um alto
grau de integração e alta confiabilidade.
3, o controle do motor é mais flexível e o consumo de energia é controlável.
4, o grampo pode passar diretamente através do tubo de perfuração P, H, H, B.
Componente principal
1, guincho
(1) A plataforma está equipada com um sistema de acionamento hidráulico com uma válvula de balanceamento que possui uma velocidade de elevação de 150 m / min e uma força de elevação de até 700 kg.
(2) A capacidade do corpo do guincho é de 600 metros e o diâmetro do cabo é de 5 mm.
2, cabeça de rotação
(1) A sonda usa um motor hidráulico canadense importado que ajusta a velocidade (200-1200 rpm) e torque (266-800 NM), substituindo o motor hidráulico.
(2) Tem uma vida útil contínua de até 50.000 horas e é garantidamente impermeável.
3. sistema de lama
(1) Duas bombas de lama hidráulica portáteis com mistura de camada dupla;
(2) piscina de lama de alumínio.

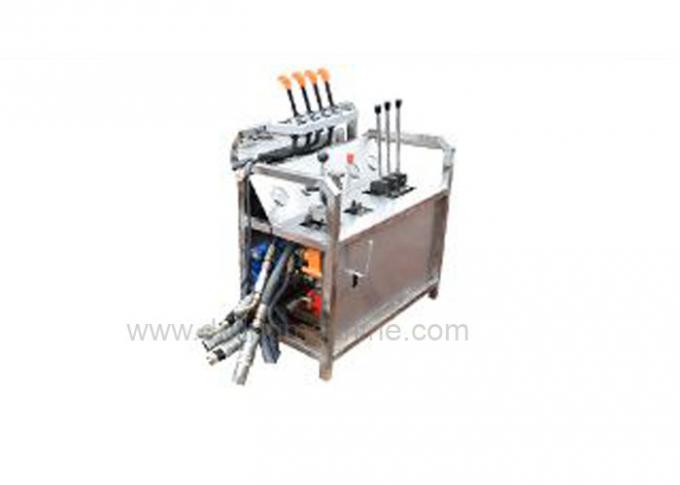

4. painel de operação
(1) A sonda adota a configuração de válvula de comutação manual multi-direção importada original, que é precisa, flexível e conveniente.
(2) A sonda usa um bloco de válvulas integrado de função dinâmica e o sistema hidráulico é altamente integrado.
Cenário
